Fiche-produit

Toit de métal à joints debout AR

Notre toit de métal à joints debout AR est offert en calibres 26, 24 et 22, en diverses largeurs et avec nervures de chevauchement latéral de 1, 1 ½ ou 2 po. La série AR de Agway comporte aussi des agrafes à rallonge deux pièces pour permettre les mouvements du toit. Les joints peuvent être à 90 ou 180 °. Pour des joints à 180 ° avec calfatage (facultatif), les panneaux peuvent être utilisés pour de faibles inclinaisons (AR-38 jusqu’à 1,5/12 et AR-50 jusqu’à 0,5/12).

Contrairement à de nombreux autres matériaux traditionnels, comme l’ardoise ou les carreaux, notre profilé à joints debout s’installe facilement, est plus économique, est recyclable à 100 % et favorise une plus grande créativité sur le plan de la conception. En fait, ce profilé peut même être courbé!

Quel que soit votre choix parmi nos systèmes de matériaux de couverture (joints debout, bande à clous ou blocage à pression), vous obtiendrez un toit spectaculaire aux lignes architecturales originales, sans aucune attache exposée. Tous ces produits de toiture Agway sont offerts dans une gamme complète de couleurs en stock, en diverses largeurs de panneaux et avec cannelures de renforcement facultatives. Ce sont tous des revêtements simples qui doivent être appliqués sur un substrat massif et une membrane imperméable à l’aide d’agrafes à une distance de tout au plus 2 pi du centre. Agway offre une gamme complète de solins et d’accessoires pour donner la touche finale à votre projet.


Type de mesure

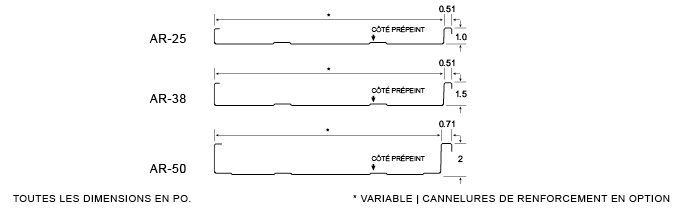

Illustration du profil

image of profile picture in imperial

Données techniques des panneaux

MIN/MAX MIN/MAX MIN/MAX MIN/MAX
INCLINAISON ÉPAISSEUR DU MATÉRIAU LONGUEUR DE FEUILLE LARGEUR DE PANNEAU
AR-25 3/12 – 12/12 0.0236” – 0.030” 2′ 6″ – 45′ 6″ – 28″
AR-38 1.5/12 – 12/12 0.0236” – 0.030” 2′ 6″ – 45′ 6″ – 28″
AR-50 0.5/12 – 12/12 0.0236” – 0.030” 2′ 6″ – 45′ 8″ – 24.5″



  • Lap side calfeutrage est recommandé lorsque la pente est inférieure à 2/12
  • Feuilles plus longues sont disponibles. Des frais supplémentaires peuvent s’appliquer.
  • AR-38 ou AR-50 avec couture à 180 degrés – la jauge maximale est de 24 GA
  • Frais de draps courts pour toutes les longueurs inférieures à 48 po



Largeur standard des panneaux

CALIBRE AR-25 AR-38 AR-50
24 21,06 po 20.06 po 18.52 po
22 21,06 po 20.06 po 18.52 po

Caractéristiques

  • Aucune fixation visible
  • Installation facile
  • Gamme complète de couleurs en inventaire
  • Largeurs variables
  • Cannelures de renforcement en option
  • Agrafes de fixation dissimulées
  • Rotules disponibles
  • Agrafe à rallonge deux pièces en option pour permettre les mouvements du toit
  • Calibre 24 disponible à 90° ou 180°. Calibre 22 disponible à 90° seulement
  • Ruban de caoutchouc butyle recommander pour sertissage de 90°
  • Peuvent être courbés – longueur de feuille minimum 5 pi – 0 po

Gondolage

  • Le gondolage est un phénomène naturel propre à toutes les feuilles d’acier.
  • Le gondolage n’est pas une raison valable pour refuser ces produits.

Installation

  • Revêtement simple
  • Application toujours recommandée sur un matériau de base solide
  • Application recommandée sur une membrane imperméable
  • Agrafez à 2 pi c/c maximum – 2 attaches par fixation
  • Sertisseuse mécanique et manuelle sont nécessaires. Pour l’achat et la location de la couteuse, visitez le site Internet D.I. Roof Seamers – ou en appelant D.I. Installateurs de toit au 1-888-343-0456

Détail des agrafes de fixation

Options de sertissage par chevauchement

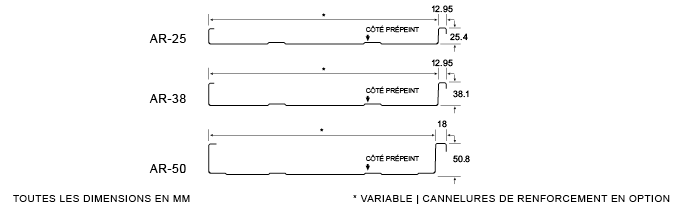

image of profile picture in metric

Données techniques des panneaux

MIN/MAX MIN/MAX MIN/MAX MIN/MAX
INCLINAISON ÉPAISSEUR DU MATÉRIAU LONGUEUR DE FEUILLE LARGEUR DE PANNEAU
AR-25 3/12 – 12/12 0.610 – 0.762 mm 0.76 – 13.71 m 152 – 711 mm
AR-38 1.5/12 – 12/12 0.610 – 0.762 mm 0.76 – 13.71 m 152 – 711 mm
AR-50 0.5/12 – 12/12 0.610 – 0.762 mm 0.76 – 13.71 m 203 – 622 mm



  • Lap side calfeutrage est recommandé lorsque la pente est inférieure à 2/12
  • Feuilles plus longues sont disponibles. Des frais supplémentaires peuvent s’appliquer.
  • AR-38 ou AR-50 avec couture à 180 degrés – la jauge maximale est de 24 GA
  • Frais de draps courts pour toutes les longueurs inférieures à 1,219 mm

Largeur standard des panneaux

CALIBRE AR-25 AR-38 AR-50
24 535 mm 509.5 mm 470 mm
22 535 mm 509.5 mm 470 mm

Caractéristiques

  • Aucune fixation visible
  • Installation facile
  • Gamme complète de couleurs en inventaire
  • Largeurs variables
  • Cannelures de renforcement en option
  • Agrafes de fixation dissimulées
  • Rotules disponibles
  • Agrafe à rallonge deux pièces en option pour permettre les mouvements du toit
  • Calibre 24 disponible à 90° ou 180°. Calibre 22 disponible à 90° seulement
  • Ruban de caoutchouc butyle recommander pour sertissage de 90°
  • Peuvent être courbés – longueur minimale de la feuille: 1,52 m

Gondolage

  • Le gondolage est un phénomène naturel propre à toutes les feuilles d’acier.
  • Le gondolage n’est pas une raison valable pour refuser ces produits.

Installation

  • Revêtement simple
  • Application toujours recommandée sur un matériau de base solide
  • Application recommandée sur une membrane imperméable
  • Agrafez à 2 pi c/c maximum – 2 attaches par fixation
  • Sertisseuse mécanique et manuelle sont nécessaires. Pour l’achat et la location de la couteuse, visitez le site Internet D.I. Roof Seamers – ou en appelant D.I. Installateurs de toit au 1-888-343-0456

Détail des agrafes de fixation

Options de sertissage par chevauchement
